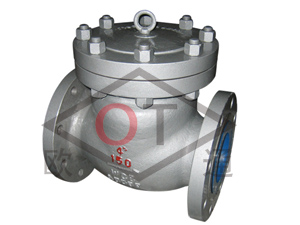

旋啟式止回閥
產品用途 法蘭連接的旋啟式止回閥適用于公稱壓力 PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸
產品詳情

產品用途
法蘭連接的旋啟式止回閥適用于公稱壓力 PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。
產品結構特點
1.產品設計制造按GB12236設計標準，結構合理,密封可靠，外形美觀。
2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
4.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
6.銷軸與閥瓣連接采用內裝式的銷軸結構，減小外泄漏點，使用更可靠。
主要零件的材料說明
|
閥 體
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥 蓋
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥 瓣
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
搖 桿
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥 座
|
25
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
銷軸
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
密封環
|
包覆墊
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
概述
止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟
或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
適用介質為：水、油品、蒸汽、酸性介質等。
標準：
|
設計與制造
|
結構長度
|
壓力-溫度等級
|
連接法蘭
|
試驗與檢驗
|
|
GB12236
|
GB12221
|
GB9131
JB/T74
HG20604
|
JB/T74-94
GB9113
HG20592-20635
|
JB/T9092-1999
GB13927
|
壓力試驗：
|
稱壓力
PN(MPa)
|
試驗壓力(MPa)
|
適用溫度(℃)
|
適用介質
|
|
強度試驗
|
密封試驗
|
WCB
|
Cr5Mo
|
1Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
1.6
|
2.4
|
1.8
|
≤425
|
≤550
|
≤220
|
≤200
|
水、油品、蒸汽、酸性介質
|
|
2.5
|
3.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.1
|
|
10.0
|
15.0
|
11.0
|
-
|
|
16.0
|
24.0
|
17.6
|
|
25.0
|
37.5
|
27.5
|
|
主要零件材料及性能：
|
零件名稱
|
材料編號
|
|
閥 體
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥 蓋
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥 瓣
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
搖 桿
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥 座
|
25
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
銷 軸
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
密封環、墊片
|
包覆墊
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
主要技術尺寸
|
公稱壓力
PN(MPa)
|
公稱直徑
DN(mm)
|
主要外形尺寸及連接尺寸
|
重量
(kg)
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-d
|
D3
|
H
|
|
1.6
|
25
|
160
|
115
|
85
|
65
|
16-2
|
4－－14
|
140
|
130
|
14
|
|
32
|
180
|
135
|
100
|
78
|
16-2
|
4－－18
|
150
|
140
|
16
|
|
40
|
200
|
145
|
110
|
85
|
16-2
|
4－－18
|
160
|
150
|
18
|
|
50
|
230
|
160
|
125
|
100
|
16-2
|
4－－18
|
185
|
160
|
22
|
|
65
|
290
|
180
|
145
|
120
|
18-3
|
4－－18
|
215
|
177
|
26
|
|
80
|
310
|
195
|
160
|
135
|
20-3
|
8-18
|
235
|
187
|
33
|
|
100
|
3540
|
215
|
180
|
155
|
20-3
|
8-18
|
255
|
202
|
39
|
|
125
|
400
|
245
|
210
|
185
|
22-3
|
8-18
|
285
|
227
|
57
|
|
150
|
480
|
280
|
240
|
210
|
24－－3
|
8-23
|
330
|
263
|
80
|
|
200
|
550
|
335
|
295
|
265
|
26-3
|
12-23
|
385
|
293
|
95
|
|
250
|
650
|
405
|
355
|
320
|
30-3
|
12-25
|
455
|
330
|
175
|
|
300
|
750
|
460
|
410
|
375
|
30-4
|
12-25
|
515
|
382
|
260
|
|
350
|
850
|
520
|
470
|
435
|
34－－3
|
16-25
|
545
|
430
|
360
|
|
400
|
950
|
580
|
525
|
485
|
36-4
|
16-30
|
600
|
480
|
496
|
|
500
|
1150
|
705
|
650
|
608
|
44－－4
|
20-34
|
730
|
560
|
588
|
|
