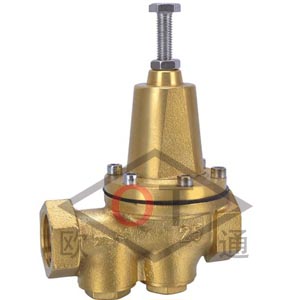

200P減壓閥
結構特點和用處： 本系列減壓閥是直接作用薄膜式彈簧減壓閥。主要由膜片、調節彈簧、閥座、閥瓣等零件組成，利用膜片傳感下游壓力變化，驅動閥瓣，改變和控制閥門開度實現減壓
產品詳情
結構特點和用處：
本系列減壓閥是直接作用薄膜式彈簧減壓閥。主要由膜片、調節彈簧、閥座、閥瓣等零件組成，利用膜片傳感下游壓力變化，驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓調定彈簧壓力設定出口壓力。
本產品減壓、穩壓動作平穩靈敏。適用于高層建筑及單元供水管路和用于水力控制閥的配套導閥。
連接形式：內螺紋連接
主要技術參數和性能指標
|
公稱壓力(Mpa)
|
1.0
|
1.6
|
|
殼體試驗壓力(Mpa)*
|
1.5
|
2.4
|
|
密封試驗壓力(Mpa)
|
1.0
|
1.6
|
|
最高進口壓力(Mpa)
|
1.0
|
1.6
|
|
出口壓力范圍(Mpa)
|
0.09-0.8
|
0.1-1.2
|
|
壓力特性偏差(Mpa)△P2P
|
GB12244-1989
|
|
流量特性偏差(Mpa)△P2G
|
GB12244-1989
|
|
滲漏量
|
0
|
|
工作溫度
|
0℃-80℃
|
|
*：殼體試驗不包括膜片、閥蓋。
|
主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
銅合金
|
|
閥座
|
H62
|
|
閥瓣
|
H62
|
|
閥桿
|
H62
|
|
O型圈
|
丁腈橡膠
|
|
密封圈
|
丁腈橡膠
|
|
膜片
|
夾織物丁腈橡膠
|
|
調節彈簧
|
60Si2Mn
|
|
過濾器
|
不銹鋼
|
流量系數(Cv)：
|
DN
|
15(1/2")
|
20(3/4")
|
25(1")
|
32(1-1/4")
|
40(1-1/2")
|
50(2")
|
|
Cv
|
0.5
|
0.6
|
1.2
|
1.8
|
3.0
|
5.0
|
連接尺寸：
|
DN
|
G
|
L
|
H1
|
H
|
D
|
|
15(1/2")
|
G1/2"
|
112
|
40
|
150
|
75
|
|
20(3/4")
|
G3-4"
|
140
|
55
|
190
|
90
|
|
25(1")
|
G1"
|
140
|
55
|
195
|
90
|
|
32(1-1/4")
|
G1-1/4"
|
165
|
55
|
212
|
98
|
|
40(1-1/2")
|
G1-1/4"
|
190
|
55
|
215
|
98
|
|
50(2")
|
G2"
|
200
|
65
|
265
|
120
|
