產品詳情

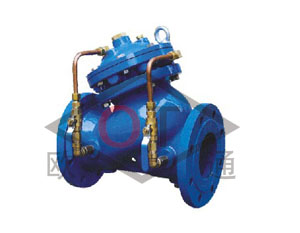

型號：JD745X
形態：隔膜式
連接形式：法蘭
壓力環境：常壓
工作溫度：常溫
類型(通道位置)：二通式
產品用途：
安裝在高層建筑給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。一閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高用于生活小區中消防用水與生活用水并聯的供水系統的安全可靠性。
產品特點：
1、消除水錘效果好。將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生
2、操作方便。只需操作水泵電機啟閉按鈕，閥門即按照水泵操作規程實現自動開閉
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕
產品性能規范：
1、公稱壓力：1.0MPa、1.6MPa、2.5MPa
2、最低動作壓力：0.05MPa
3、適用介質：水
4、適用溫度：0～80℃
5、緩閉時間：3～120s（可調節）
6、水錘峰值：≤1.3倍水泵出口額定壓力
7、水泵最高反轉速度：≤1.2倍水泵額定轉速
8、阻力損失：比旋啟式止回閥減少約31%。
外形和連接尺寸：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
205
|
216
|
250
|
320
|
365
|
415
|
500
|
605
|
698
|
787
|
914
|
978
|
978
|
1150
|
|
H
|
293
|
328
|
364
|
418
|
481
|
543
|
673
|
729
|
927
|
957
|
1188
|
|
|
|
|
