產品詳情

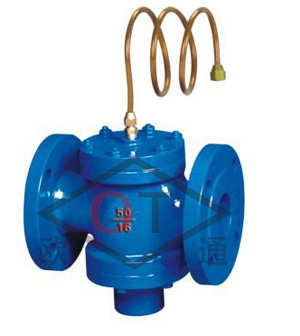

自力式壓差控制閥是一種不依靠外界動力而保持被控制系統壓差恒定的水力工況平衡用閥，分供水型（G）和回水型（H）兩種，用于城鎮供熱（空調）的水系統中，保持被控系統（一個小區、一棟樓宇、一個單元、一個用戶、一臺設備……）的壓差為定值，尤其適用于自主調節，分室控溫，分戶計量的變流量系統。
功能特點
該閥為雙閥瓣結構，閥桿不平衡力小，結構緊湊，用于供熱（空調）水系統中，恒定被控系統的壓差，并有以下的特點：
1、 恒定被控系統壓差；
2、 支持被控系統內部自主調節；排除外網壓差波動對被控系統的影響；
3、 采用先進技術膜片，理論誤差為零，且可承受0.8MPa的壓差；
4、 采用先進的無級調壓結構，控制壓差可調比可達25：1；
5、 當被控系統內部無自主調節時，該閥即具備了自力式流量控制閥的功能，設定流量的方法；
a、調節控制壓差的大小；
b、調節被控系統阻力的大�。�
6、 具備消除堵塞的功能，當控制壓差最大時，閥門為全開狀態，堵塞在雙閥瓣處的污物會在介質壓力下清除干凈，方法是將導壓管端的球閥關閉3－5分鐘。
7、 控制壓差精度±5；
技術參數
1、 公稱壓力1.6MPa（2.5 MPa預定）；
2、 介質溫度0~150℃；
3、 工作壓差范圍0.04~0.4 MPa；
4、 結構長度符合GB/T12221中“截止閥及止回閥的結構長度”中的優選尺寸。
5、 法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸。
自力式壓差控制閥在水系統中的幾種不同安裝方式
安裝示意圖
連接尺寸與流量系數表
選型
一、建議盡量不變徑選用閥門；
二、根據量大流量和可能的最小工作壓差計算所需的最大KV值，應小于閥門的最大KV值；
三、選型圖
應用舉例
末端設備為多臺風盤并聯，在每層（或支環路）安裝自力式壓差控制閥，控制并恒定每層（或支環路）的工作壓差，清除環路間干擾，降價風盤之間的啟閉干擾（如下圖）
|
