產品詳情

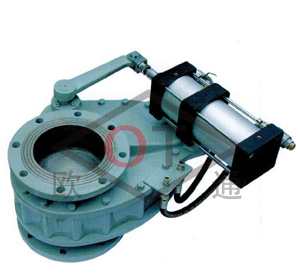

該閥門采用硬質合金摩擦副或增韌陶瓷摩擦副結構，耐磨性強，密封性好，啟動負荷小，閥腔無積灰，無卡塞現象，使用壽命長。
工作原理：
氣動執行器通過轉軸和擺臂使得閥板轉動，閥板與密封面之間加載螺旋壓縮彈簧，彈簧力始終使閥板密封面與密封環面緊密貼合，且又允許閥板在垂直方向移動，從而有助于補償閥門零部件的熱脹冷縮，并能克眼任何背壓變化對密封的影響，還能防止顆粒狀介質進入密封面之間。閥板密封面對密封環面在切線方向上的摩擦力之差使得閥板能在啟閉過程中產生自轉，此特性使得密封面之間會產生研磨、拋光作用。所有這些特點使得此擺動閥具有超長的使用壽命，為您的系統安全提供可靠的保障。
適用范圍：
火力發電廠、冶金、醫藥、化工等各類粉塵、顆粒的輸送。
技術參數：
公稱壓力：1.0MPa
密封試驗：1.1MPa
介質溫度：≤200℃
強度試驗：1.5MPa
型號編制方法說明：
BDF 閥門類型代號：“BDF”表示擺動式
10 閥門公稱壓力：其數值是以“MPa"為單位的公稱壓力值的10倍
Q 閥體材料代號：”Q“表示球墨鑄鐵。
主要零部件名稱：
|
型號
|
DN
|
H
|
D
|
K
|
d
|
n-C
|
|
BDF-10Q-150
|
150
|
310
|
285
|
240
|
210
|
8-?22
|
|
BDF-10Q-200
|
200
|
310
|
340
|
295
|
265
|
8-?22
|
|
BDF-10Q-225
|
225
|
310
|
370
|
325
|
295
|
8-?22
|
|
BDF-10Q-250
|
250
|
330
|
395
|
350
|
320
|
12-?22
|
|
BDF-10Q-300
|
300
|
330
|
445
|
400
|
368
|
12-?22
|
|
BDF-10Q-200*350
|
350
|
310
|
520
|
470
|
265
|
8-?22
|
主要零部件材料及名稱：
|
序號
|
名稱
|
材料
|
|
1
|
上閥座
|
球墨鑄鐵
|
|
2
|
密封環
|
陶瓷或合金
|
|
3
|
閥板
|
陶瓷或合金
|
|
4
|
擺臂
|
球墨鑄鐵
|
|
5
|
下閥體
|
球墨鑄鐵
|
|
6
|
轉軸
|
45#鋼
|
|
7
|
擺臂
|
球墨鑄鐵
|
|
8
|
氣動執行器
|
