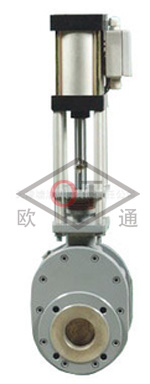

WZ644C-10Q金屬密封雙閘閥
產品詳情
該閥采用雙閥板密封，密封面采用耐磨硬質合金，耐磨性強、密封性好、使用壽命長。
工作原理：
當氣源從上進氣口通入時，氣缸桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，氣缸桿帶動閥板向上運動，閥門開啟。閥板有密封環之間加載彈簧，彈簧力始終使閥板壓向密封環，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。
適用范圍：
火力發電廠、冶金、醫藥、化工等各類粉塵、顆粒的輸送。
技術參數：
公稱壓力：1.0MPa
密封試驗：1.5MPa
介質溫度：≤200℃
強度試驗：1.1MPa
型號編制方法說明：
WZ 閥門類型代號：“WZ”表示往復滑動閘閥
6 傳動形式代號：“6”表示氣動
4 連接形式代號：“4”表示法蘭連接
4 傳動形式代號：“4”表示平行式雙閘板
C 密封面村料代號：“C”表示金屬
10 閥門公稱壓力：其數值是以“MPa”為單位的公稱壓力值的10倍
Q 閥體材料代號：”Q“表示球墨鑄鐵。
安裝尺寸、外型圖：
|
型號（A系列）
|
DN
|
L
|
d
|
K
|
D
|
H
|
n-M
|
2-A
|
|
WZ644C-10Q-40
|
40
|
120
|
84
|
110
|
150
|
443
|
4-M16
|
2-G1/4
|
|
WZ644C-10Q-50
|
50
|
120
|
99
|
125
|
165
|
463
|
4-M16
|
2-G1/4
|
|
WZ644C-10Q-65
|
65
|
120
|
118
|
145
|
180
|
528
|
4-M16
|
2-G1/4
|
|
WZ644C-10Q-80
|
80
|
120
|
132
|
160
|
195
|
558
|
8-M16
|
2-G1/4
|
|
WZ644C-10Q-100
|
100
|
120
|
156
|
180
|
215
|
601
|
8-M16
|
2-G1/4
|
|
WZ644C-10Q-125
|
125
|
160
|
184
|
210
|
250
|
730
|
8-M16
|
2-G3/8
|
|
WZ644C-10Q-150
|
150
|
160
|
211
|
240
|
285
|
798
|
8-M20
|
2-G3/8
|
|
WZ644C-10Q-175
|
175
|
160
|
241
|
270
|
315
|
894
|
8-M20
|
2-G3/8
|
|
WZ644C-10Q-200
|
200
|
160
|
266
|
295
|
340
|
958
|
8-M20
|
2-G1/2
|
|
WZ644C-10Q-225
|
225
|
160
|
294
|
325
|
370
|
1028
|
8-M20
|
2-G1/2
|
|
WZ644C-10Q-250
|
250
|
200
|
319
|
350
|
395
|
1117
|
12-M20
|
2-G1/2
|
|
WZ644C-10Q-300
|
300
|
200
|
370
|
400
|
445
|
1250
|
12-M20
|
2-G1/2
|
主要零部件材料及名稱：
|
序號
|
名稱
|
材料
|
|
1
|
閥體
|
球墨鑄鐵
|
|
2
|
側閥體
|
球墨鑄鐵
|
|
3
|
密封環
|
碳鋼+硬質合金
|
|
4
|
閥板
|
碳鋼+硬質合金
|
|
5
|
連接件
|
鑄鋼
|
|
6
|
堵頭
|
45#鋼
|
|
7
|
連接頸
|
球墨鑄鐵
|
|
8
|
氣動執行機構
|
鋁制氣缸
|
|
