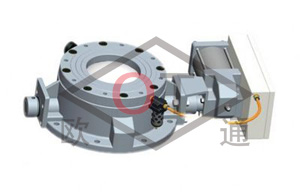

YDF-10Q充氣式圓頂閥
產品詳情
YDF系列圓頂閥由于其獨特的閉合和密封步驟，避免了閥門的動靜件的摩擦，且閥門開啟時，料口全流通無阻擋，關閉時密封嚴實，橡膠密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐老化等優點。所有的這些特點保證此種閥門能連續可靠的工作。
工作原理：
圓頂閥閥芯是一個半球體，氣動執行器通過擺臂驅動半球體轉動。在開閉過程中，半球體與橡膠密封圈保持有約0.2mm-0.4mm的間隙，因此避免了它們之間的接觸磨損。圓頂閥在完全關閉狀態時，橡膠密封圈自動充氣，膨脹后就緊緊裹持住半球體，從而形成一條可靠的密封環帶，阻止物料的流動。
閥門的工作過程為:
1.在關閉指令下，氣動執行器通過擺臂驅動半球體轉動90°，當擺臂上的調整螺栓壓住二位三通機械滑閥的頂桿時，氣源對橡膠密封圈充氣。壓力表顯示出密封圈內的壓力。
2.在打開指令下，氣動執行器通過擺臂反向驅動半球體轉動90°，在擺臂上的調整螺栓脫離二位三通機械滑閥的頂桿瞬間，密封圈中的氣從二位三通機械滑閥的排氣孔排出，密封圈回縮，保證了半球體轉動過程中與橡膠密封圈之間無接觸運動。
適用介質：
氣體、液體、半流體及固體粉末。
技術參數：
公稱壓力：1.0MPa
密封試驗：1.1MPa
介質溫度：≤250℃
強度試驗：1.5MPa
氣缸的工作壓力為0.4MPa-0.6MPa,密封圈的充氣壓力為0.4MPa-0.6MPa且高于輸送壓力0.15MPa,使用潔凈、干燥、無油壓縮空氣。
型號編制方法說明：
YDF 閥門類型代號：“YDF”表示圓頂閥
10 閥門公稱壓力：其數值是以“MPa"為單位的公稱壓力值的10倍
Q 閥體材料代號：”Q“表示球墨鑄鐵。
主要零部件名稱：
安裝尺寸：
|
型號
|
D1
|
D2
|
H
|
n-M
|
T-?d
|
|
YDF-10Q-200
|
470
|
315
|
207
|
8-M12
|
8-?22
|
|
YDF-10Q-300
|
630
|
432
|
282
|
12-M20
|
12-?26
|
|
