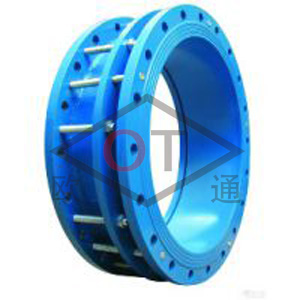

VSSJA-2型雙法蘭松套限位伸縮節的性能特點：
雙法蘭限位伸縮節型號VSSJA-2型，管道西邊使用法蘭的連接方式，安裝在管道上可以和閥門、水泵、流量器等設備連接，既不唱了管道的伸縮器，又對閥門等設備的維修提供了方便。雙法蘭限位伸縮節是由松套伸縮接頭和一個法蘭限位短管組合而成。此種伸縮接頭能防止管道因超量位移導致補償接頭的泄露和損壞，主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。雙法蘭限位伸縮節的優點是伸縮量大、安裝方便快捷。雙法蘭限位伸縮節的特點最適用于兩端法蘭連接的管道上面。
|
號
|
名稱
|
數量
|
材料
|
|
1
|
本體
|
1
|
QT400-15、Q235A、ZG230-450、20
|
|
2
|
密封圈
|
1
|
NBR
|
|
3
|
壓蓋
|
1
|
QT400-15、Q235A、ZG230-450、20
|
|
4
|
限位短管法蘭
|
1
|
Q235A、20、16Mn
|
|
5
|
螺母
|
4n
|
Q235A、20、1Cr18Ni9Ti
|
|
6
|
長螺柱
|
n
|
Q235A、35、1Cr18Ni9Ti
|
|
7
|
螺柱
|
n
|
Q235A、35、1Cr18Ni9Ti
|
VSSJA-2型雙法蘭限位伸縮接頭安裝數據表
|
公稱通徑
|
管子外徑
|
外形尺寸
|
伸縮量
|
法蘭連接尺寸
|
|
Dw
|
L
|
L1
|
0.6MPa
|
1.0MPa
|
|
D
|
D1
|
n-d。
|
D
|
D1
|
n-d。
|
|
65
|
76
|
340
|
105
|
50
|
160
|
130
|
4-￠14
|
185
|
145
|
4-￠18
|
|
80
|
89
|
190
|
150
|
4-￠18
|
200
|
160
|
8-￠18
|
|
100
|
108
|
210
|
170
|
220
|
180
|
|
114
|
|
125
|
133
|
240
|
200
|
8-￠18
|
250
|
210
|
|
140
|
|
150
|
159
|
265
|
225
|
285
|
240
|
8-￠22
|
|
168
|
|
200
|
219
|
320
|
280
|
340
|
295
|
|
250
|
273
|
370
|
335
|
12-￠18
|
395
|
350
|
12-￠22
|
|
300
|
325
|
350
|
130
|
65
|
440
|
395
|
12-￠22
|
445
|
400
|
|
350
|
377
|
490
|
445
|
505
|
460
|
16-￠22
|
|
400
|
426
|
540
|
495
|
16-￠22
|
565
|
515
|
16-￠26
|
|
450
|
480
|
595
|
550
|
615
|
565
|
20-￠26
|
|
500
|
530
|
645
|
600
|
20-￠22
|
670
|
620
|
|
600
|
630
|
755
|
705
|
20-￠26
|
780
|
725
|
20-￠30
|
|
700
|
720
|
860
|
810
|
24-￠26
|
895
|
840
|
24-￠30
|
|
800
|
820
|
590
|
220
|
130
|
975
|
920
|
24-￠30
|
1015
|
950
|
24-￠33
|
|
900
|
920
|
1075
|
1020
|
1115
|
1015
|
28-￠33
|
|
1000
|
1020
|
1175
|
1120
|
28-￠30
|
1230
|
1160
|
28-￠36
|
|
1200
|
1220
|
1405
|
1340
|
32-￠33
|
1455
|
1380
|
32-￠40
|
|
1400
|
1420
|
1630
|
1560
|
36-￠36
|
1675
|
1590
|
36-￠42
|
|
1500
|
1520
|
1730
|
1660
|
-
|
-
|
-
|
|
1600
|
1620
|
1830
|
1760
|
40-￠36
|
1915
|
1820
|
40-￠48
|
|
1800
|
1820
|
2045
|
1970
|
44-￠40
|
2115
|
2020
|
44-￠48
|
|
2000
|
2020
|
2265
|
2180
|
48-￠42
|
2325
|
2230
|
48-￠48
|
|
2200
|
2220
|
2475
|
2390
|
52-￠42
|
2550
|
2440
|
52-￠56
|
|
2400
|
2420
|
2685
|
2600
|
56-￠42
|
2760
|
2650
|
56-￠56
|
|
