概述

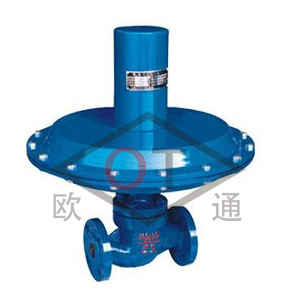

ZZC和ZZV50mm.WC至0.1MPa自力式差（微）壓調節閥是一種不需要外加能源的執行器產品�？捎糜诠Q壓力PN0.1及1.0MPa。差（微）壓均可分段調節。從50mm.WC～0.1MPa。其用途十分廣泛，可用于工業燃燒系統，控制兩種物料，如煤氣、空氣流量配比，以達到理想燃燒。用于氫冷發電機組密封油系統，控制密封油與氫氣間壓力差，以確保可靠密封。當差壓閥的低壓端通大氣即為微壓閥（差壓閥負壓，端壓，力為零）。
一、特點
無需停止生產即可進行設定值的調整；
無填料，閥桿上、下活動時不存在摩擦，上密封絕對可靠；
執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來；
主要零件材料
閥 體：HT200～450、ZG1Cr18Ni9Ti、ZGCR18Ni12Mo2Ti
閥 芯：Cr18Ni12Mo2Ti、1Cr18Ni9Ti
閥 座：Cr18Ni12Mo2Ti、1Cr18Ni9Ti
彈 簧：60Si12Mn、1Cr18Ni9Ti、50CrVA
波紋管：1Cr18Ni9Ti
膜 片：丁腈橡膠、耐油橡膠、氟橡膠
膜 蓋：A 3 、1Cr18Ni9Ti
二、主要技術參數和性能指標（表一）
|
額定行程DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
公稱壓力PN（Mpa）
差壓調節范圍（Kpa）
|
ZZCP/ZZVP
|
8
|
11
|
20
|
32
|
50
|
80
|
100
|
160
|
|
ZZCN
|
|
|
|
|
53
|
83
|
|
|
|
額定行程
|
6
|
8
|
10
|
15
|
20
|
|
公稱壓力PN（MPa）
|
0.10、1.0
|
|
差壓調節范圍（kPa）
|
0.5～5.5、5～10、9～14、13～19、18～24、22～28
26～33、31～38、36～44、42～51、49～58
56～66、64～78、76～90、88～100
|
|
介質溫度（℃）
|
≤80
|
|
調節精度（%）
|
≤10
|
允許泄漏量
（L/H）
|
ZZCP/ZZVP
|
10 -4 ×閥額定量容量（Ⅳ級）
|
|
ZZCN
|
5×10 -3 ×閥額定容量（Ⅱ級）
|
注：1.單座公稱壓力為0.10MPa,雙座為1.0MPa.
2.雙座差壓調節范圍為36～44……88～100KPa
（表二）單位：mm
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
308
|
394
|
308
|
394
|
308
|
394
|
394
|
394
|
|
H
|
ZZCP/ZZVP
|
376
|
465
|
365
|
445
|
445
|
490
|
490
|
510
|
|
ZZCN
|
|
|
|
|
536
|
536
|
570
|
590
|
|
L
|
ZZCP/ZZVP
|
150
|
160
|
180
|
20
|
230
|
290
|
310
|
350
|
|
ZZCN
|
|
|
|
|
222
|
222
|
310
|
350
|
|
重量
|
12
|
13
|
15
|
17
|
20
|
28
|
38
|
43
|
|
導壓管螺紋接頭
|
M16×1.5
|
三、 法蘭尺寸（表三）
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
D
|
PN01PN10
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
|
D1
|
PN01
|
PN10
|
75
|
85
|
100
|
125
|
145
|
160
|
180
|
|
b
|
PN01 PN10
|
16
|
18
|
20
|
22
|
|
n-∮
|
PN01 PN10
|
4-14
|
4-18
|
8-18
|
|
fl×D2
|
PN01 PN10
|
2×56
|
3×56
|
3×76
|
3×84
|
3×99
|
3×118
|
3×132
|
3×156
|
|
