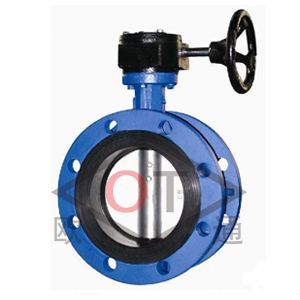

產品簡介
1、雙向密封性能優良，扭矩值小。
2、流量特性趨于直線，調節性能好。
3、法蘭連接安裝便捷，立式、臥式安裝均可。
4、密封副材料的多樣性，可供用戶選擇。
5、閥門可用于管端作放空閥用，性能可靠。
6、閥座密封圈與閥體有機地結合為一體，使閥門具有較長的使用壽命。
主要性能參數
公稱壓力
PN (MPa)
|
公稱通徑
DN (mm)
|
試驗壓力（MPa）
|
適用溫度
°C
|
適用介質
|
|
殼 體
|
密 封
|
|
1.0
|
50 ~ 1000
|
1.5
|
1.1
|
-10 ~ +120
|
水、油、氣等
|
|
1.6
|
2.4
|
1.76
|
產品執行標準：
|
設計標準
|
結構長度
|
側法蘭標準
|
試驗檢驗標準
|
|
GB/T 12238、API 609
|
GB/T 12221、API 609
|
GB/T 17241.6
|
GB/T 13927、API 598
|
主要零部件材質：
|
名 稱
|
閥 體
|
閥 板
|
轉 軸
|
材 料
|
球墨鑄鐵、灰鑄鐵 + 橡膠（丁腈橡膠、乙丙橡膠）
|
球墨鑄鐵、銅、不銹鋼
|
不銹鋼
|
主要連接尺寸及重量：
規格
DN
|
A
|
B
|
C
|
D
|
D1
|
D2
|
D3
|
D4
|
D5
|
L
|
L1
|
n-d
|
a
|
f
|
n-d1
|
重量
（kg）
|
|
50
|
83
|
120
|
20
|
52.9
|
125
|
165
|
99
|
57.15
|
65
|
108
|
111
|
4-19
|
90o
|
3
|
4-7
|
7.6
|
|
65
|
93
|
130
|
20
|
64.5
|
145
|
185
|
118
|
57.15
|
65
|
112
|
115
|
4-19
|
90o
|
3
|
4-7
|
9.7
|
|
80
|
100
|
145
|
22
|
78.8
|
160
|
200
|
132
|
57.15
|
65
|
114
|
117
|
8-19
|
45o
|
3
|
4-7
|
10.6
|
|
100
|
114
|
155
|
24
|
104
|
180
|
220
|
156
|
69.85
|
90
|
127
|
130
|
8-19
|
45o
|
3
|
4-10
|
13.8
|
|
125
|
125
|
170
|
26
|
123.3
|
210
|
250
|
184
|
69.85
|
90
|
140
|
143
|
8-19
|
45o
|
3
|
4-10
|
18.2
|
|
150
|
143
|
190
|
26
|
155.6
|
240
|
285
|
211
|
69.85
|
90
|
140
|
143
|
8-23
|
45o
|
3
|
4-10
|
21.7
|
|
200
|
170
|
205
|
26
|
202.5
|
295
|
340
|
266
|
88.9
|
125
|
152
|
155
|
8-23
|
45o
|
3
|
4-14
|
31.8
|
|
250
|
198
|
235
|
28
|
250.5
|
350
|
395
|
319
|
88.9
|
125
|
165
|
168
|
12-23
|
30o
|
3
|
4-14
|
44.7
|
|
300
|
223
|
280
|
28
|
301.5
|
400
|
445
|
370
|
107.95
|
150
|
178
|
182
|
12-23
|
30o
|
4
|
4-14
|
57.9
|
|
350
|
279
|
310
|
30
|
333.3
|
460
|
505
|
429
|
107.95
|
150
|
190
|
194
|
16-23
|
22.5o
|
4
|
4-14
|
81.6
|
|
400
|
300
|
340
|
32
|
389.6
|
515
|
565
|
480
|
158.75
|
175
|
216
|
221
|
16-28
|
22.5o
|
4
|
4-20.6
|
106
|
|
450
|
345
|
375
|
32
|
440.5
|
565
|
615
|
530
|
158.75
|
175
|
222
|
227
|
20-28
|
18o
|
4
|
4-20.6
|
147
|
|
500
|
355
|
430
|
34
|
491.6
|
620
|
670
|
582
|
158.75
|
210
|
229
|
234
|
20-28
|
18o
|
4
|
4-20.6
|
165
|
|
600
|
410
|
500
|
36
|
592.5
|
725
|
780
|
682
|
215.9
|
210
|
267
|
272
|
20-31
|
18o
|
5
|
4-22
|
235
|
|
700
|
478
|
560
|
40
|
695
|
840
|
895
|
794
|
254
|
300
|
292
|
299
|
24-31
|
15o
|
5
|
8-18
|
338
|
|
800
|
529
|
620
|
44
|
794.7
|
950
|
1015
|
901
|
254
|
300
|
318
|
325
|
24-34
|
15o
|
5
|
8-18
|
475
|
|
900
|
584
|
665
|
46
|
864.7
|
1050
|
1115
|
1001
|
254
|
350
|
330
|
338
|
28-34
|
12.9o
|
5
|
8-22
|
595
|
|
1000
|
657
|
735
|
50
|
965
|
1160
|
1230
|
1112
|
254
|
350
|
410
|
417
|
28-37
|
12.9o
|
5
|
8-22
|
794
|
注：D1及n-d尺寸可按國標（GB）、國際標準（ISO）、美標（ANSI）、德標（DIN）、英標（BS）、日標（JIS）加工生產。D4及n-d1尺寸可按GB/T 12223及ISO 5211標準加工生產。 |
