公稱壓力：
|
PN1.0MPa
|
|
適用介質：
|
飲用水、污水、海水等介質
|
|
適用溫度：
|
-15℃～120℃
|
|
公稱通徑：
|
300～2000mm
|

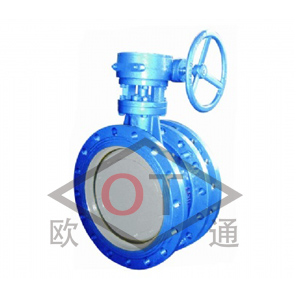

硬密封偏心結構伸縮型法蘭蝶閥系我廠繼法蘭蝶閥和伸縮節之后開發的又一新品, 它是集法蘭蝶閥、伸縮節于一體的新穎結構，以其良好的使用性能深受用戶的信賴。本產品主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、水源工程、環境設施建設等系統供排水用，可作為老管道改造，維修和配套閥門的換代，尤其適用于水道管路上作為調節和截流設備使用。
產品特點：
設計合理，結構緊湊，90℃旋轉，啟閉靈活。
采用偏心結構，密封副之間自動建立密封比壓，減少密封圈的摩擦，延長閥門使用壽命。
密封結構無機械連接，能適應較惡劣的工況。完全密封，泄露為零。閥座抗沖刷能力強。
伸縮部位密封性能可靠，安裝拆卸方便。能適應一定量的管路錯位和傾斜。和管路連接不需焊接。
產品執行標準：
該產品符合GB12238-89《通用閥門 法蘭和對夾連接蝶閥》標準。
試驗符合GB/T13927-92《通用閥門 壓力試驗》標準。
側法蘭連接符合GB/T 17241.6-98《灰鑄鐵管法蘭及墊片》標準。同時符合BS4504，ISO2084，DIN2501中PN1.0Mpa，PN1.6Mpa法蘭連接標準。
主要性能參數：
公稱壓力
(MPa)
|
公稱通徑
(mm)
|
試驗壓力(MPa)
|
適用溫度
|
|
殼體
|
密封
|
℃
|
|
1.0
|
300～2000
|
1.5
|
1.1
|
-15～120
|
|
適用介質
|
飲用水、污水、海水等介質
|
|
驅動方式
|
蝸輪蝸桿傳動、電動
|
主要零部件材質：
|
名稱
|
閥體
|
閥板
|
轉軸
|
軸套
|
閥板密封圈
|
填料
|
|
國標
|
HT200
|
QT500
|
2Cr13
|
ZCuZn38Mn2Pb2
|
丁腈橡膠
|
丁腈橡膠
|
|
美標ASTM
|
A126 Class B
|
A536 66-45-12
|
420
|
B36
|
D2000 AA6014
|
D2000 AA6014
|
|
英標BS
|
B1452-20
|
BS2789-65
|
BS970
|
BS1400
|
BS2494 Buna-N
|
BS2494 Buna-N
|
結構示意圖
SD343X-10 SDA343X-10 SDB343X-10手動型伸縮蝶閥主要外形尺寸及重量
 |
