公稱壓力：
|
PN1.0MPa PN1.6MPa
|
|
適用介質：
|
淡水、污水、海水、空氣等
|
|
適用溫度：
|
-15℃～150℃
|
|
公稱通徑：
|
100～1200mm
|
產品簡介：

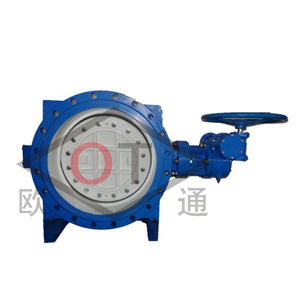

本蝶閥系我廠最新研制的軟密封偏心法蘭蝶閥，主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、水源工程、環境設施建設等系統供排水用，尤其適用于水道管路上作為調節和截流設備使用。
主要性能參數：
公稱壓力
(MPa)
|
公稱通徑
(mm)
|
試驗壓力(MPa)
|
適用溫度
|
適用介質
|
|
殼體
|
密封
|
℃
|
|
1.0
|
100～1200
|
1.5
|
1.1
|
-15～110
|
淡水、污水、海水、空氣等
|
|
1.6
|
100～1200
|
2.4
|
1.76
|
產品特點：
設計合理，結構緊湊，裝拆容易，便于維修。
采用偏心結構，減少密封圈的摩擦，延長使用壽命。
閥板密封圈采用“T”形結構，密封副呈線性密封。
完全密封，泄漏為零。
更換閥板密封圈、“0”形圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。
產品執行標準：
符合GB12238-89《通用閥門法蘭和對夾連接蝶閥》標準。
試驗符合GB/T13927-92《通用閥門壓力試驗》標準。
側法蘭連接符合GB/T 17241.6-98《灰鑄鐵管法蘭及墊片》標準。同時符合BS4504，ISO2084，DIN2501中PN1.0Mpa，PN1.6Mpa法蘭連接標準。
結構長度：
(1) 短結構符合GB12221-89《法蘭連接金屬閥門結構長度》中對夾式蝶閥長度系列尺寸規定。
(2) 長結構符合GB12221-89《法蘭連接金屬閥門結構長度》中法蘭連接蝶閥長度系列尺寸規定。
主要零部件材質：
|
名稱
|
閥體
|
閥板
|
轉軸
|
軸套
|
閥板密封圈
|
閥體鋼環
|
|
國標
|
HT200
|
QT500
|
2Cr13
|
ZCuZn38Mn2Pb2
|
丁腈橡膠
|
0Cr18Ni9
|
|
美標ASTM
|
A126 Class B
|
A536 66-45-12
|
420
|
B36
|
D2000 AA6014
|
S32100
|
|
英標BS
|
B1452-20
|
BS2789-65
|
BS970
|
BS1400
|
BS2494 Buna-N
|
BS321S12
|
注：介質流向指閥板承受介質壓力方向。
PN1.0MPa主要外形尺寸及重量
 |
