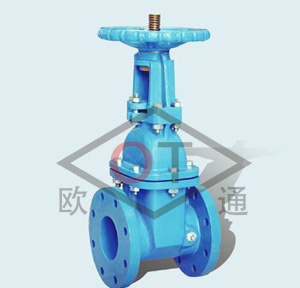

明桿橡膠閘閥
一、產品[明桿彈性座封閘閥]的詳細資料： 產品型號：RRHX 產品名稱：明桿彈性座封閘閥 產品特點：明桿彈性座封閘閥除具有彈性座封座封閘閥的優點之外．并可以較直觀顯閥門開度．
產品詳情

一、產品[明桿彈性座封閘閥]的詳細資料：
產品型號：RRHX
產品名稱：明桿彈性座封閘閥
產品特點：明桿彈性座封閘閥除具有彈性座封座封閘閥的優點之外．并可以較直觀顯閥門開度．啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。 RRHX明桿彈性座封閘閥,明桿彈性座封閘閥,閘閥。
二、主要零部件材料：
|
NO.
|
零件名稱
|
材質
|
|
1
|
手輪
|
可鍛鑄鐵
|
|
2
|
閥桿螺母
|
銅合金
|
|
3
|
支架
|
碳鑄鐵、球墨鑄鐵、鑄鋼
|
|
4
|
壓蓋
|
球墨鑄鐵、鑄鋼
|
|
5
|
密封圈
|
丁腈橡膠、三元乙丙
|
|
6
|
閥桿
|
不銹鋼
|
|
7
|
中口墊
|
丁腈橡膠、三元乙丙
|
|
8
|
閘閥
|
球墨鑄鐵+三元乙丙或丁腈橡膠
|
|
9
|
閥體
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
三、主要技術參數：
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
四、明桿彈性座封閘閥主要連接外型尺寸：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
Hmin（全關）
|
313
|
332
|
372
|
424
|
497
|
562
|
680
|
837
|
948
|
1010
|
1220
|
1280
|
1480
|
1665
|
|
Hmax（全開）
|
355
|
375
|
415
|
476
|
540
|
600
|
720
|
875
|
990
|
1050
|
1245
|
1310
|
1560
|
1750
|
|
