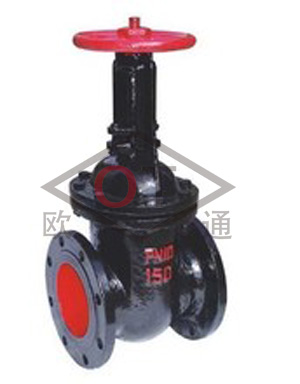

明桿鑄鐵閘閥
公稱壓力：PN1.0MPa 適用介質：水、油、氣及非腐蝕性介質 適用溫度：120℃ 公稱通徑：40～300mm 產品簡介： 本產品適用于液、氣介質管路和設備，作為接通和斷流之用。安裝在水平管路上
產品詳情
公稱壓力：PN1.0MPa
適用介質：水、油、氣及非腐蝕性介質
適用溫度：≤120℃
公稱通徑：40～300mm
產品簡介：
本產品適用于液、氣介質管路和設備，作為接通和斷流之用。安裝在水平管路上，且手輪朝上。
特別適用于雙向流通管路、直通式流道、流阻�。粏㈤]較省力，不易產生水錘現象。
手輪順時針為關，反之為開。不允許借助任何杠桿。
公稱壓力：PN1.0MPa
適用介質：水、油、氣及非腐蝕性介質
適用溫度：≤120℃
主要部件材料：灰鑄鐵、黃銅、碳鋼鍍鉻、不銹鋼、聚四氟乙烯
執行標準：GB/T12232～1989
試驗標準：GB/T13927～1992
主要性能參數：
|
公稱壓力
|
1.0
|
|
適用溫度
|
≤120
|
|
適用介質
|
水、油、氣及非腐蝕性介質
|
|
主要材料
|
灰鑄鐵、黃銅、碳鋼鍍鉻、不銹鋼、聚四氟乙烯
|
|
執行標準
|
GB/T 12232-2005
|
試驗標準
|
GB/T 13927-1992
|
|
|
|
|
|
|
主要外形尺寸及連接尺寸：
|
DN（mm）
|
L
|
D
|
D1
|
n-d
|
D0
|
H(≈)
|
|
40
|
165
|
145
|
110
|
4-18
|
160
|
233~285
|
|
50
|
178
|
160
|
125
|
4-18
|
180
|
251~310
|
|
65
|
190
|
180
|
145
|
4-18
|
180
|
278~355
|
|
80
|
203
|
195
|
160
|
8-18
|
220
|
313~405
|
|
100
|
229
|
215
|
180
|
8-18
|
220
|
346~456
|
|
125
|
254
|
245
|
210
|
8-18
|
280
|
457~595
|
|
150
|
267
|
280
|
240
|
8-22
|
280
|
477~640
|
|
200
|
292
|
340
|
295
|
8-22
|
320
|
619~830
|
|
250
|
330
|
395
|
350
|
12-22
|
400
|
774~1040
|
|
300
|
356
|
445
|
400
|
12-22
|
400
|
927~1240
|
|
