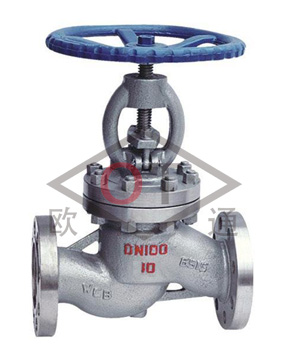

碳鋼截止閥
產品簡介： 本產品適用于全開全閉的各類管道及設備上的啟閉件，由閥桿帶動，沿閥座軸線作升降運動的閥門。本產品適用于液、氣介質管路和設備，用來截斷和接通管路中介質之用。
產品詳情

產品簡介：
本產品適用于全開全閉的各類管道及設備上的啟閉件，由閥桿帶動，沿閥座軸線作升降運動的閥門。本產品適用于液、氣介質管路和設備，用來截斷和接通管路中介質之用。
主要性能參數：
|
(MPa)
|
法蘭密封型式
|
|
適用
溫度℃
|
型 號
|
|
殼 體
|
密 封
|
|
1.6
|
凸面
|
2.4
|
1.76
|
≤425
|
J41H-16C
|
J41H-16R
|
J41W-16P
|
J41Y-16P
|
J41Y-16I
|
|
2.5
|
凸面
|
3.75
|
2.75
|
J41H-25C
|
J41H-25R
|
J41W-25P
|
J41Y-25P
|
J41Y-25I
|
|
4.0
|
凸凹面
|
6.0
|
4.4
|
J41H-40C
|
J41H-40R
|
J41W-40P
|
J41Y-40P
|
J41Y-40I
|
|
傘齒輪傳動
|
在型號“J”后插入“5”例 J541H-25
|
|
電動
|
在型號“J”后插入“9”例 J941H-25
|
|
氣動閘閥型號
|
在型號“J”后插入“6”例 J641H-25
|
|
適用介質
|
水、油、蒸汽及腐蝕性介質
|
主要部件材料：
|
名稱
|
材料
|
|
閥體、閥蓋
|
WCB, ZGCr5Mo, ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti
|
|
閥瓣
|
2Cr13、304、316、Cr5Mo
|
|
閥桿
|
2Cr13、304、316、25Cr2MoV
|
|
閥座
|
25、304、316
|
|
密封圈、墊片
|
304、包覆墊
|
|
填料
|
增強柔性石墨
|
產品執行標準：
|
設計標準
|
結構長度
|
壓力-溫度等級
|
法蘭連接標準
|
試驗檢驗標準
|
|
GB/T12235
|
GB/T12221-2005
|
GB/T9124
|
GB/T9113
|
GB/T13927
|
主要外形尺寸及連接尺寸：
|
PN
(MPa)
|
DN
(mm)
|
L
|
D
|
D1
|
D2
|
Ds
|
b-f
|
n-фd
|
H
|
D0
|
重量
Weight
( kg)
|
|
1.6
2.5
|
10
|
130
|
90
|
60
|
40
|
/
|
14-2/16-2
|
4-ф14
|
198
|
120
|
4.7/4.9
|
|
15
|
130
|
95
|
65
|
45
|
/
|
16-2
|
4-ф14
|
218
|
120
|
5.2/5.4
|
|
20
|
150
|
105
|
75
|
55
|
/
|
16-2
|
4-ф14
|
258
|
140
|
7.1/7
|
|
25
|
160
|
115
|
85
|
65
|
/
|
16-2
|
4-ф14
|
275
|
160
|
7.4
|
|
32
|
180
|
135
|
100
|
78
|
/
|
18-2
|
4-ф18
|
280
|
180
|
8.5
|
|
40
|
200
|
145
|
110
|
85
|
/
|
18-3
|
4-ф18
|
330
|
200
|
12.5
|
|
50
|
230
|
160
|
125
|
100
|
/
|
18-3/20-3
|
4-ф18
|
350
|
240
|
14/16
|
|
65
|
290
|
180
|
145
|
120
|
/
|
18-3/22-3
|
4-ф18/8-ф18
|
400
|
280
|
22.5/25
|
|
80
|
310
|
195
|
160
|
135/125
|
/
|
20-3/22-3
|
8-ф18
|
355
|
280
|
29/30
|
|
100
|
350
|
215/230
|
180/190
|
155/160
|
/
|
22-3/24-3
|
8-ф18/8-ф23
|
415
|
320
|
32.5/34.5
|
|
125
|
400
|
245/270
|
210/220
|
185/188
|
/
|
24-3/28-3
|
8-ф18/8-ф26
|
460
|
360
|
80/89
|
|
150
|
480
|
280/300
|
240/250
|
210/218
|
/
|
24-3/30-3
|
8-ф23/8-ф26
|
510
|
400
|
93.5/98
|
|
200
|
600
|
335/360
|
295/310
|
265/278
|
/
|
26-3/34-3
|
12-ф23/12-ф26
|
710
|
400
|
180
|
|
250
|
650
|
405/425
|
355/370
|
320/332
|
/
|
30-3/36-3
|
12-ф26/12-ф30
|
786
|
450
|
440/445
|
|
300
|
750
|
460/485
|
410/430
|
375/390
|
/
|
30-4/40-4
|
12-ф26/16-ф30
|
925
|
500
|
648/654
|
|
4.0
|
10
|
130
|
90
|
60
|
40
|
35
|
16-2
|
4-ф14
|
198
|
120
|
4.9
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16-2
|
4-ф14
|
233
|
120
|
5.7
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16-2
|
4-ф14
|
275
|
140
|
7
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16-2
|
4-ф14
|
285
|
160
|
8.8
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18-2
|
4-ф18
|
302
|
180
|
11.8
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18-3
|
4-ф18
|
355
|
200
|
16.5
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20-3
|
4-ф18
|
373
|
240
|
24
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22-3
|
8-ф18
|
408
|
280
|
33
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22-3
|
8-ф18
|
436
|
320
|
44
|
|
100
|
350
|
230
|
180
|
155
|
150
|
24-3
|
8-ф23
|
480
|
360
|
60
|
|
125
|
400
|
270
|
210
|
185
|
176
|
28-3
|
8-ф26
|
558
|
400
|
89
|
|
150
|
480
|
300
|
240
|
210
|
204
|
30-3
|
8-ф26
|
611
|
400
|
98
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38-3
|
12-ф30
|
720
|
400
|
190
|
注：“/”上面尺寸為PN1.6MPa尺寸，“/”下面尺寸為PN2.5MPa尺寸。
|
