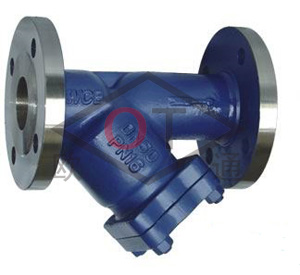

Y型過濾器
輸入商品詳情
產品詳情
Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的阿質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質為水、油、氣。一般通水網為18-30目/cm2，通氣網為40-100目cm2，通油網為100-480目/cm2�？砂从脩粢笾谱鳛V網。
一、主要外形尺寸
|
型號
|
連接
形式
|
公稱壓力（MPa）
|
耐壓試驗壓力（MPa）
|
工作壓力（MPa）
|
殼體材料
|
過濾網材料
|
網眼總面積
|
|
GL41H-10
|
法蘭
|
1.0
|
1.1
|
1.0
|
灰鑄鐵
|
不銹鋼
|
3～4DN
|
|
GL41H-16
|
法蘭
|
1.6
|
1.76
|
1.6
|
球墨鑄鐵
|
|
GL41H-25
|
法蘭
|
2.5
|
2.75
|
2.5
|
碳鋼
|
二、主要外形尺寸
|
公稱通徑DN（mm）
|
尺寸
|
|
L
|
H
|
H1
|
|
法蘭
|
法蘭
|
法蘭
|
|
65
|
250
|
198
|
270
|
|
80
|
280
|
210
|
295
|
|
100
|
350
|
250
|
344
|
|
125
|
400
|
305
|
422
|
|
150
|
440
|
358
|
485
|
|
200
|
500
|
450
|
602
|
|
250
|
580
|
503
|
710
|
|
300
|
670
|
578
|
815
|
|
350
|
780
|
598
|
844
|
|
400
|
850
|
618
|
872
|
|
450
|
850
|
693
|
978
|
|
500
|
1000
|
765
|
1080
|
|
